Interaction plot for factorial designs with up to 4 factors.

This function draws the interaction plot for factorial designs with up to 4 factors using ggplot2 package. The display of the plots depends on the order of factors entering in the model.

interactionPlot(object)

Arguments

object

fitted model of class aov or lm

Value

the desired interaction plot

Examples

library(planex)
library(tidyverse)

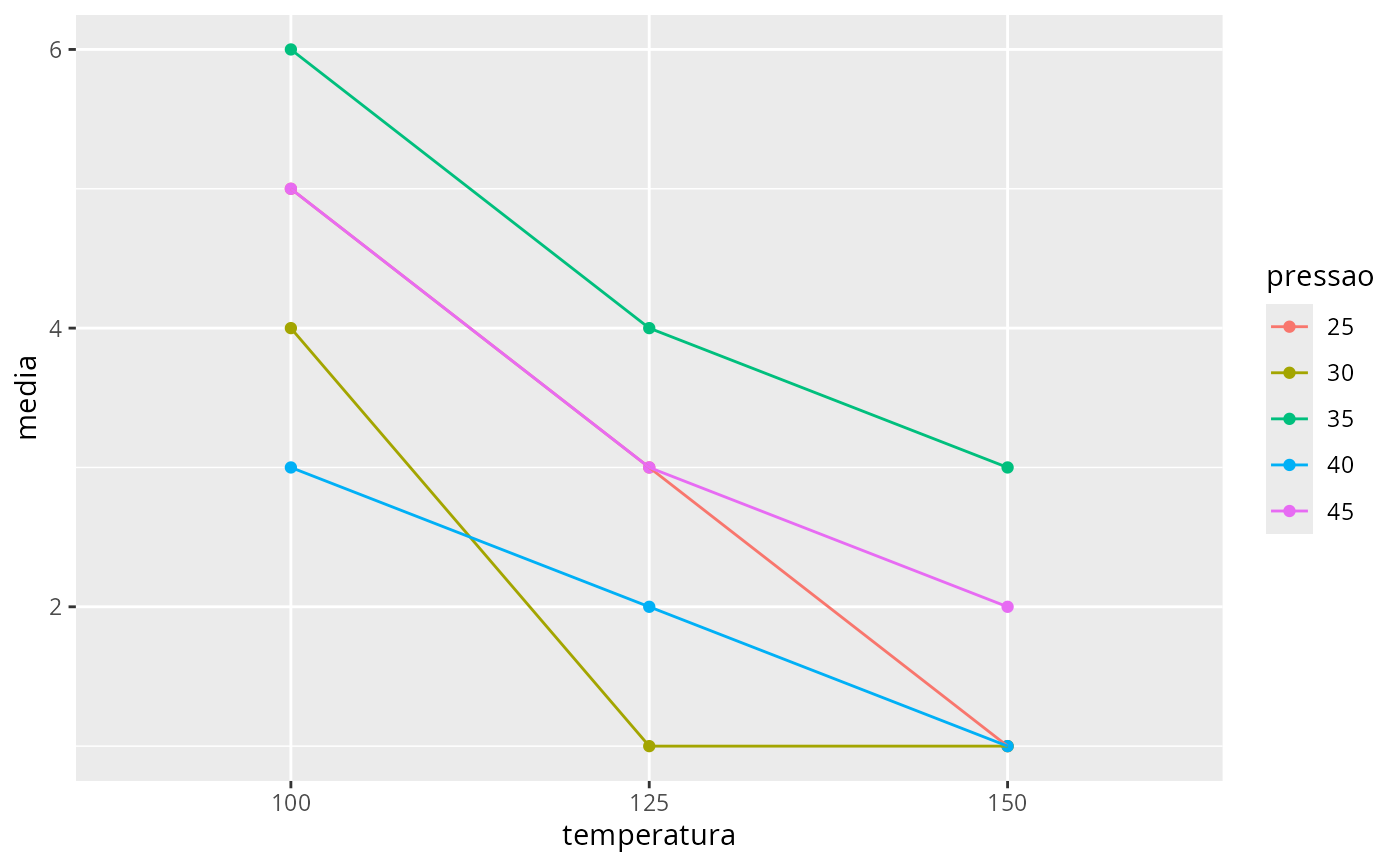

# Exemplo da impureza de um produto quimico:
head(impureza)
#>   impureza temperatura pressao
#> 1        5         100      25
#> 2        3         125      25
#> 3        1         150      25
#> 4        4         100      30
#> 5        1         125      30
#> 6        1         150      30
sapply(impureza, class)
#>    impureza temperatura     pressao
#>   "integer"    "factor"   "numeric"
impureza <- mutate(impureza,
                  temperatura = as.factor(temperatura),
                  pressao = as.factor(pressao)
)

mod <- aov(impureza~temperatura+pressao, data=impureza)
interactionPlot(mod)

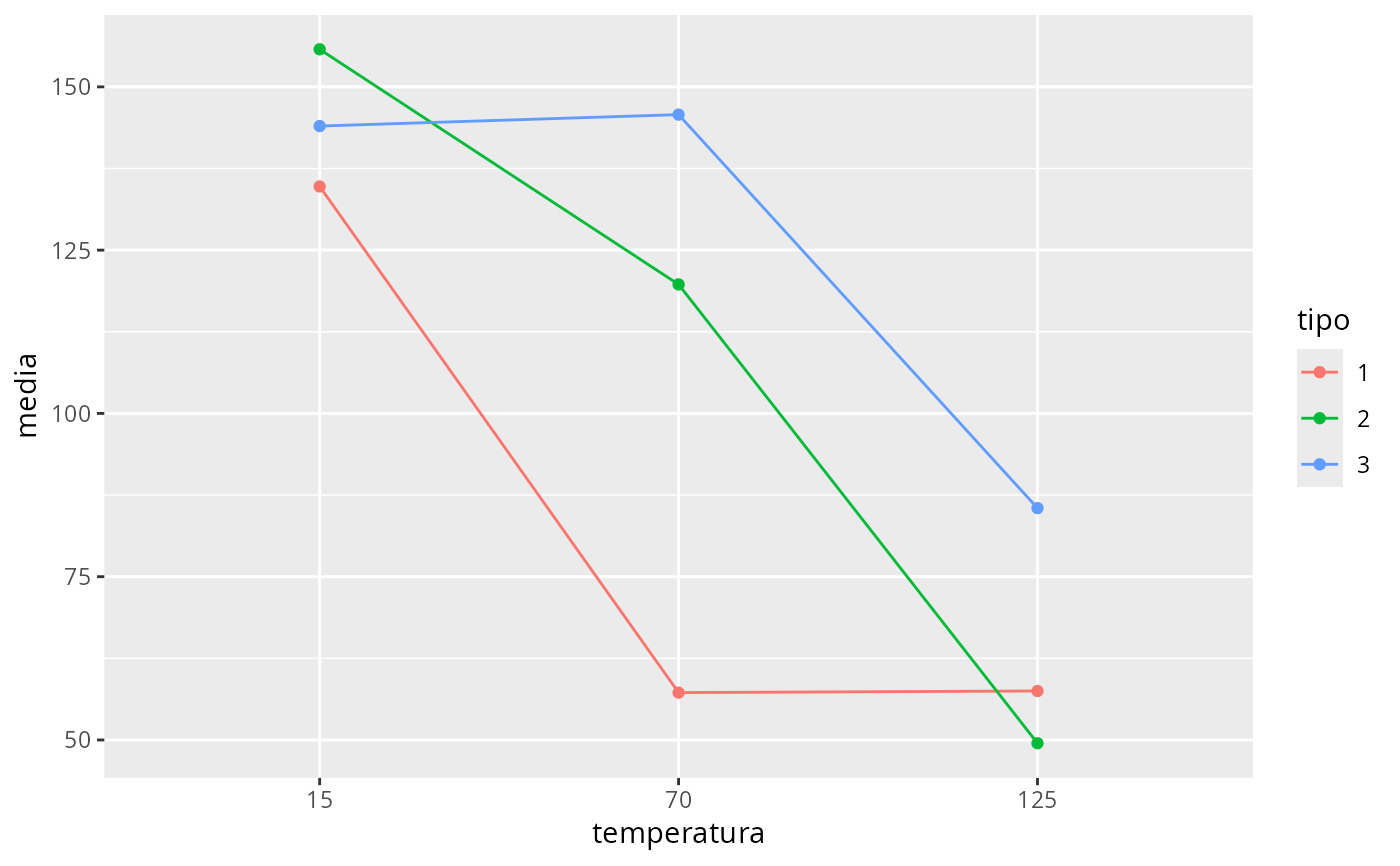

# Exemplo do tempo de vida de baterias:

head(baterias)
#>   tempo tipo temperatura
#> 1   130    1          15
#> 2   155    1          15
#> 3    74    1          15
#> 4   180    1          15
#> 5    34    1          70
#> 6    40    1          70
sapply(baterias, class)
#>       tempo        tipo temperatura
#>   "integer"   "integer"   "integer"
baterias <- mutate(baterias,
                  temperatura = as.factor(temperatura),
                  tipo = as.factor(tipo)
)

mod <- aov(tempo~temperatura+tipo, data=baterias)
interactionPlot(mod)

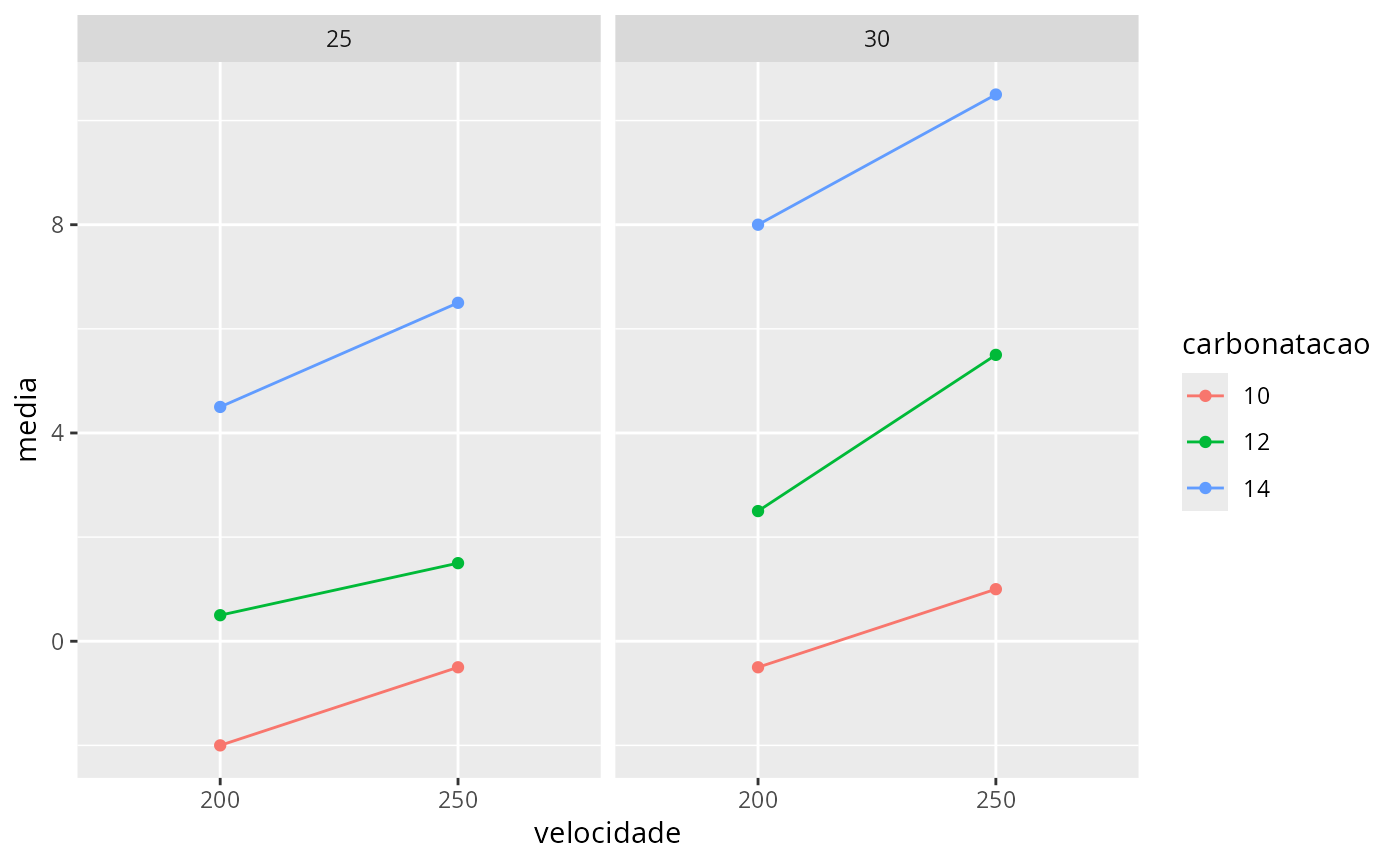

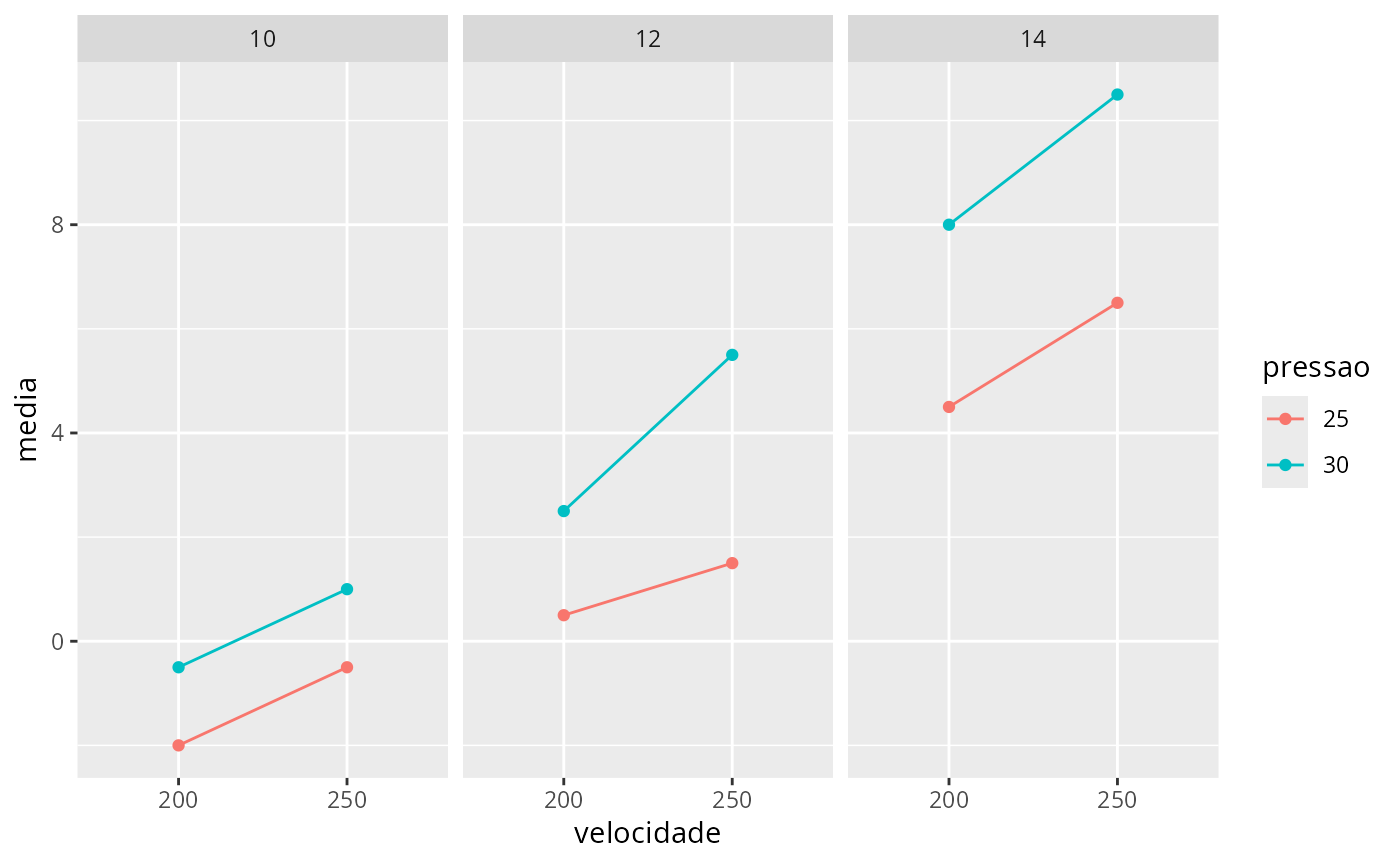

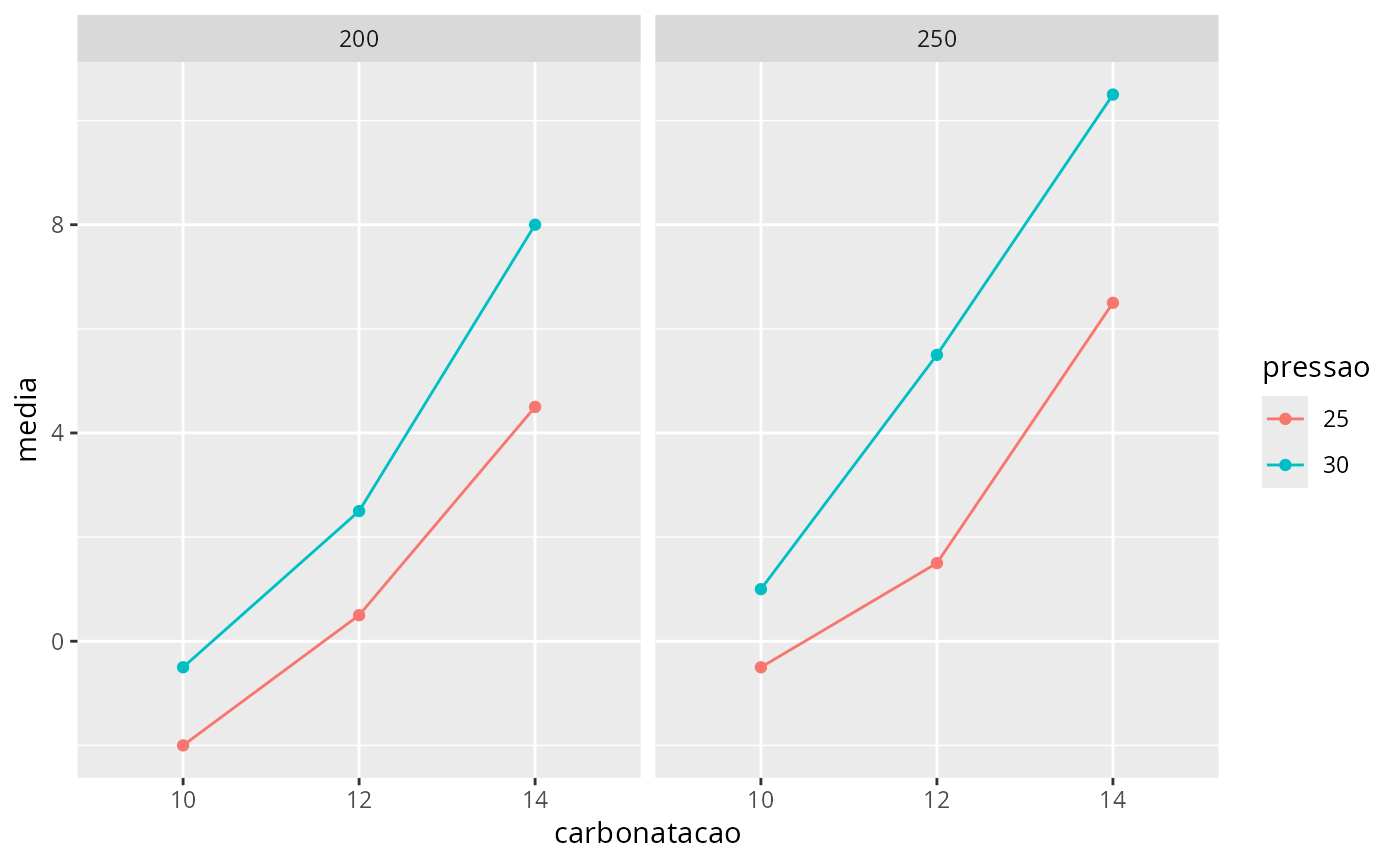

# Exemplo das garrafas de refrigerante:

head(refrigerantes)
#>   velocidade carbonatacao pressao desvio
#> 1        200           10      25     -3
#> 2        200           10      25     -1
#> 3        200           12      25      0
#> 4        200           12      25      1
#> 5        200           14      25      5
#> 6        200           14      25      4
sapply(refrigerantes, class)
#>   velocidade carbonatacao      pressao       desvio
#>     "factor"     "factor"     "factor"    "integer"
mod1 <- aov(desvio~carbonatacao+pressao+velocidade, data=refrigerantes)
mod2 <- aov(desvio~pressao+carbonatacao+velocidade, data=refrigerantes)
mod3 <- aov(desvio~velocidade+carbonatacao+pressao, data=refrigerantes)
mod4 <- aov(desvio~velocidade+pressao+carbonatacao, data=refrigerantes)

interactionPlot(mod1)

interactionPlot(mod2)

interactionPlot(mod3)

interactionPlot(mod4)


# Exemplo das garrafas de refrigerante:

head(refrigerantes)
#>   velocidade carbonatacao pressao desvio
#> 1        200           10      25     -3
#> 2        200           10      25     -1
#> 3        200           12      25      0
#> 4        200           12      25      1
#> 5        200           14      25      5
#> 6        200           14      25      4
sapply(refrigerantes, class)
#>   velocidade carbonatacao      pressao       desvio
#>     "factor"     "factor"     "factor"    "integer"

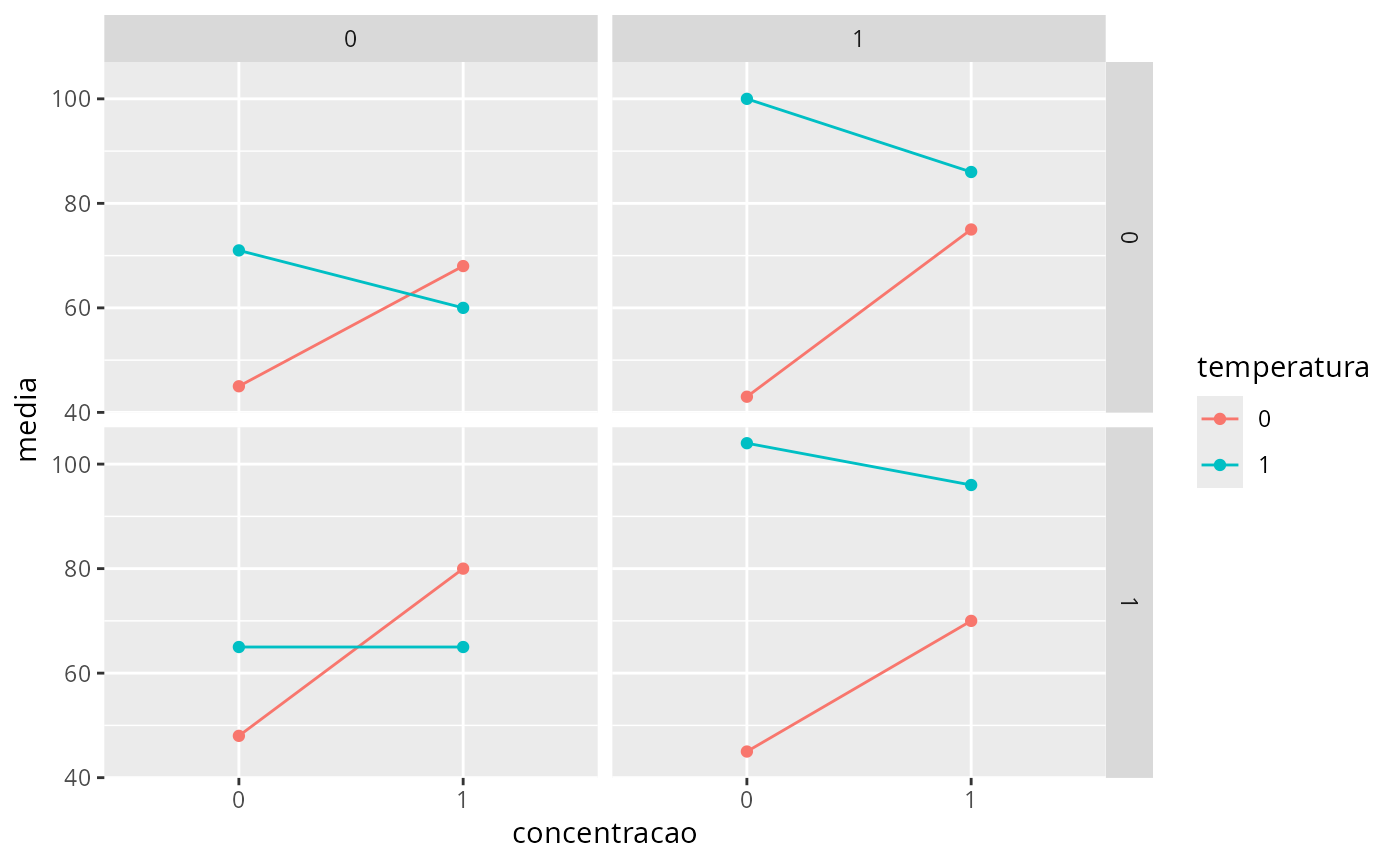

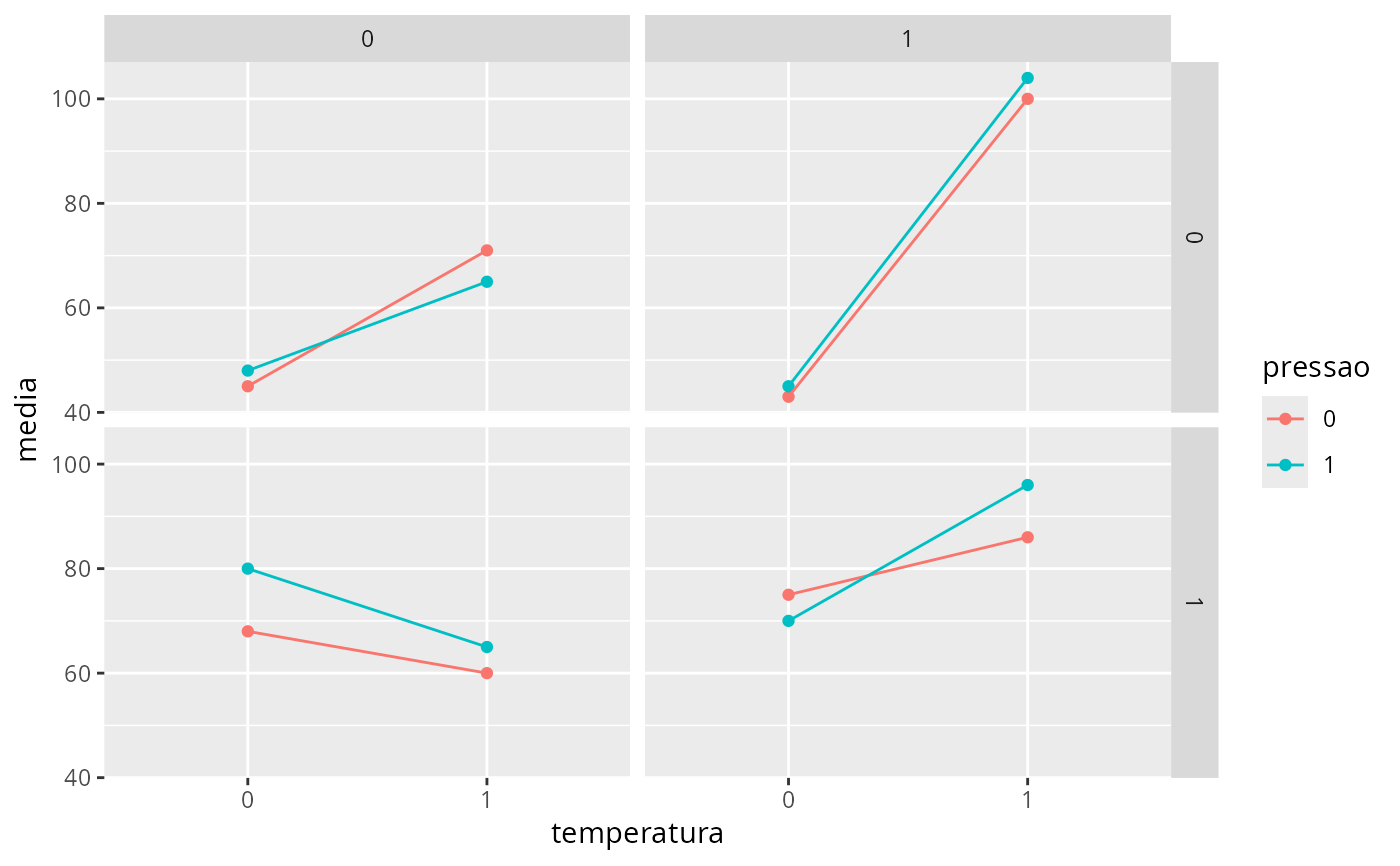

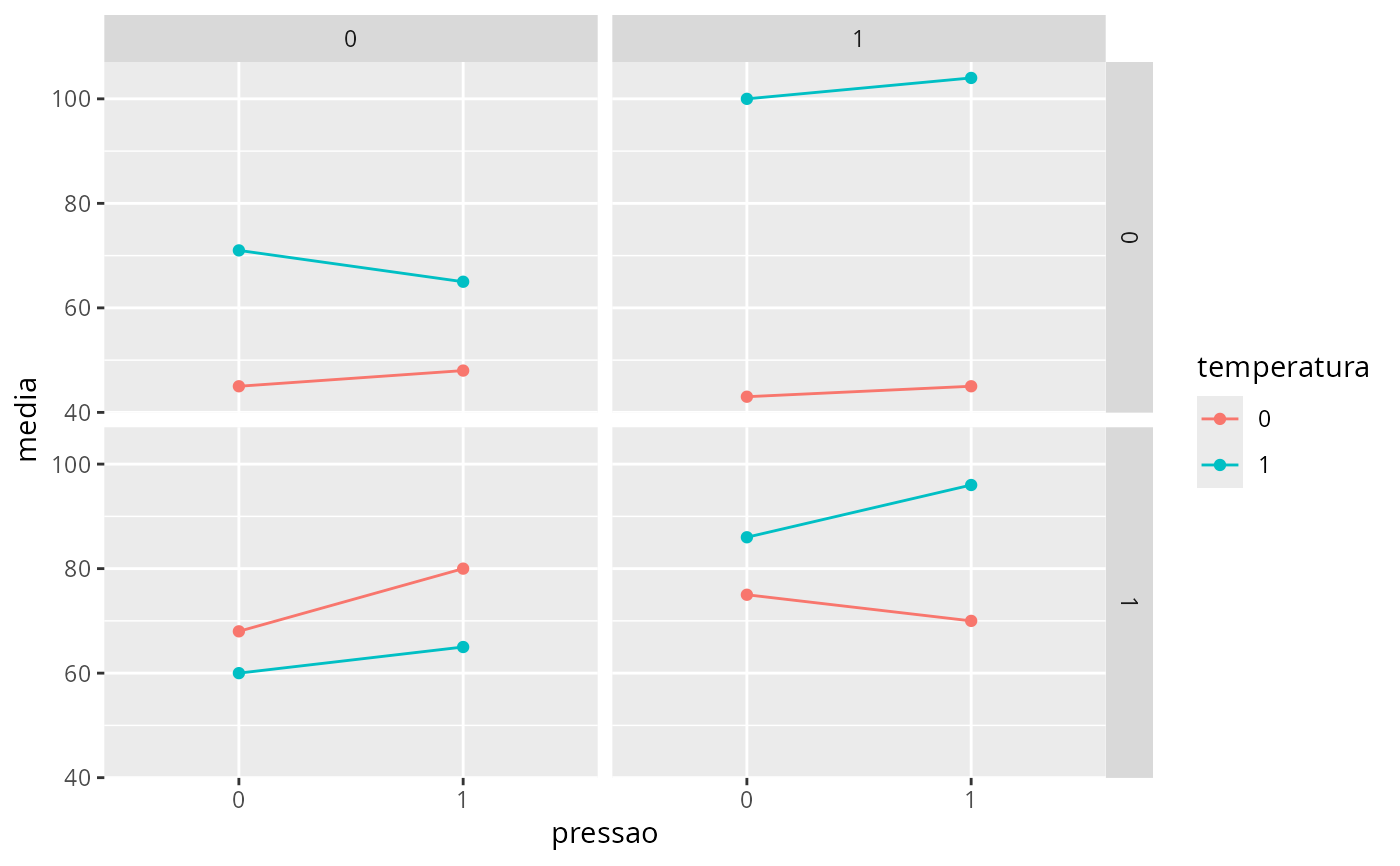

mod1 <- aov(filtragem ~ temperatura+pressao+concentracao+agitacao, data=filtragem)
mod2 <- aov(filtragem ~ pressao+temperatura+concentracao+agitacao, data=filtragem)
mod3 <- aov(filtragem ~ concentracao+temperatura+pressao+agitacao, data=filtragem)
mod4 <- aov(filtragem ~ agitacao+pressao+temperatura+concentracao, data=filtragem)

interactionPlot(mod1)

interactionPlot(mod2)

interactionPlot(mod3)

interactionPlot(mod4)
